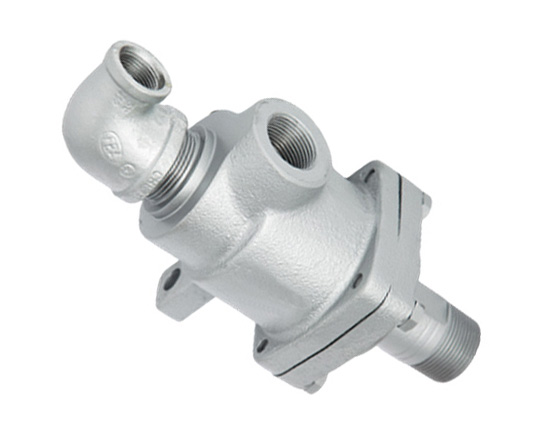

MK302 type

  • Steam, Hot oil용
  • 회전 축(Rotor)의 길이를 최대한 길게 설계되어 자중 및 내충격에 강함.
  • 양단에 Carbon을 이용한 Bearing 장착, 회전 시 진동 최소화와 동심도 유지로 수명 연장.
  • 주요부위 열처리로 변형 최소화와 연마를 통한 동심도와 직각도 유지 정밀 제작.
  • Roll을 사용하는 Film, 플라스틱, 제지, 섬유, 반도체 및 2차 전지 등 분야에 사용
  • 무주유 고온용으로 내부 부품 세분화로 유지 보수 시 비용 절감.
※ Flange Type은 분리식에 비해 일체형이 내진동, 내충격으로 수명이 연장됩니다.
온라인 문의
Media Steam, Hot oil etc.
Max. Pressure 17 kgf/cm²
Max. Temperature Steam : 180℃
Hot oil : 300℃
Max. Rotation Speed 350 rpm

사용유체, 온도, 압력, RPM에 따라 재질 변경됩니다.
문의를 바랍니다.

TYPE THREAD (R, L)
MODEL A (PT) B (PT) C (PT) D (PT) E (PF) HS3-ø L1 L2 L3 L4 N H F G
15A MK302S-A15-AD1 1/2" (15A) 1/2" (15A) 1/2" (15A) 15A 6A ø10 149 123 47 17 ø16 50.5 47.3 27
20A MK302S-A20-AE1 3/4" (20A) 3/4" (20A) 3/4" (20A) 15A 8A ø13 149 123 47 17 ø18 50.5 47.5 27
25A MK302S-A25-AF1 1" (25A) 1" (25A) 1" (25A) 15A 10A ø16.5 207 150 45 22 ø22 57 55 28
32A MK302S-A25-AG1 1 1/4" (32A) 1" (25A) 1 1/4" (32A) 15A 15A ø19.5 223 165 53 25 ø30 68 57 30
40A MK302S-A32-AH1 1 1/2" (40A) 1 1/4" (32A) 1 1/2" (40A) 20A 20A ø26.5 225 160 57 25 ø35 85 70 40
50A MK302S-A40-AJ1 2" (50A) 1 1/2" (40A) 2" (50A) 25A 25A ø33.5 270 195 60 25 ø46 88 72 47
TYPE FLANGE
MODEL B (PT) C (PT) D (PT) E (PF) HS3-ø L1 L2 L3 N O O1 P Q R S T U
15A MK302S-A15-5DC 1/2" (15A) 1/2" (15A) 15A 6A ø10 149 123 47 ø16 ø26 ø12.5 54 ø74 13 8 4 ø11
20A MK302S-A20-5EC 3/4" (20A) 3/4" (20A) 15A 8A ø13 149 123 47 ø18 ø30 ø12.5 54 ø74 13 8 4 ø11
25A MK302S-A25-5FC 1" (25A) 1" (25A) 15A 10A ø16.5 207 150 45 ø22 ø35 ø12.5 60 ø80 14 9 4 ø11
32A MK302S-A25-5GC 1" (25A) 1 1/4" (32A) 15A 15A ø19.5 223 165 53 ø30 ø45 ø14 75 ø96 16 9 4 ø14
40A MK302S-A32-5HC 1 1/4" (32A) 1 1/2" (40A) 20A 20A ø26.5 228 158.5 56.5 ø35 ø50 ø15 75 ø96 16 9 4 ø14
50A MK302S-A40-5JC 1 1/2" (40A) 2" (50A) 25A 25A ø33.5 270 195 60 ø50 ø65 ø18 95 ø120 18 10 4 ø14
