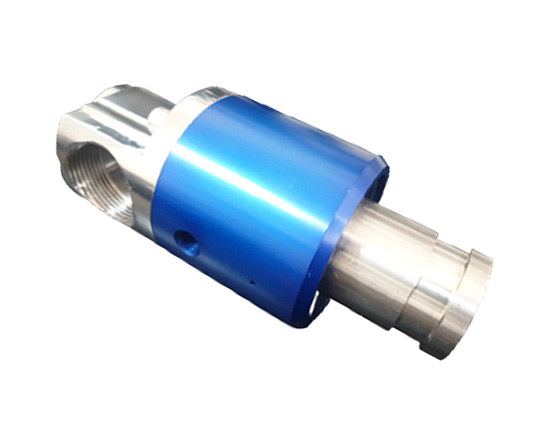

MK205 type

  • Water, Air, Gas, Steam등 사용.
  • Body : Stainless(BS) + Duralumin etc.
  • Bearing 이물질 유입 방지 설계.
  • Sealing :
    Carbon + Sic(Sylicon Carbide)
    Sic + Sic, Tc + Tc, PTFE + Sic
    유체에 따라 다양하게 적용.
  • 정밀 가공에 따른 Bearing 동심도 유지.
  • 고속 사용 시 성능 및 수명 향상.
  • Sealing 교체 용이 구조로 원가 절감.
  • Compact한 구조와 사용 범위 다양.
※ Flange Type은 분리식에 비해 일체형이 내진동, 내충격으로 수명이 연장됩니다
Media Air, Gas, Water etc.
Max. Pressure Air : 10 kgf/cm²
Water, Hydraulic oil :
20A~25A 23 kgf/cm²
32A~50A 18 kgf/cm²
65A~80A 13 kgf/cm²
Max. Temperature 120℃
Max. Rotation Speed 15A~25A 2,000rpm
32A~50A 1,000rpm
65A~80A 650rpm

사용유체, 온도, 압력, RPM에 따라 재질 변경됩니다.
문의를 바랍니다.

MODEL B C L L1 L2 L3 L4 F D D1 D2 D3 D4 D5 H
MK222S-15A-AD1 PT 1" PT 1/2" 171 117 35 10 8 30 ø60 ø10.5 ø12.5 ø25 ø45 ø65 4-ø9
MK222S-15A-BD1 PF 1"
MK222S-15A-CD1 NPT 1"
MK222S-20A-AE1 PT 3/4" PT 1/2" 209 147 44 13 8 37 ø74 ø13.8 ø17 ø30 ø54 ø74 4-ø11
MK222S-20A-BE1 PF 3/4"
MK222S-20A-CE1 NPT 3/4"
MK222S-25A-AF1 PT 1" PT 3/4" 204 143 45 14 9 37 ø74 ø17.3 ø22 ø35 ø60 ø80 4-ø12
MK222S-25A-BF1 PF 1"
MK222S-25A-CF1 NPT 1"
MK222S-32A-AG1 PT 1 1/4" PT 3/4" 249 176 64.5 14 9 45 ø90 ø21.7 ø30 ø46.7 ø75 ø96 4-ø12
MK222S-32A-BG1 PF 1 1/4"
MK222S-32A-CG1 NPT 1 1/4"
MK222S-40A-AH1 PT 1 1/2" PT 1" 275 189 66 17 9 53 ø106 ø27.2 ø38.1 ø50 ø80 ø100 4-ø14
MK222S-40A-BH1 PF 1 1/2"
MK222S-40A-CH1 NPT 1 1/2"
MK222S-50A-AJ1 PT 2" PT 1 1/4" 296 186.5 60 14 10 58.5 ø117 ø34 ø47 ø65 ø95 ø120 4-ø14
MK222S-50A-BJ1 PF 2"
MK222S-50A-CJ1 NPT 2"
