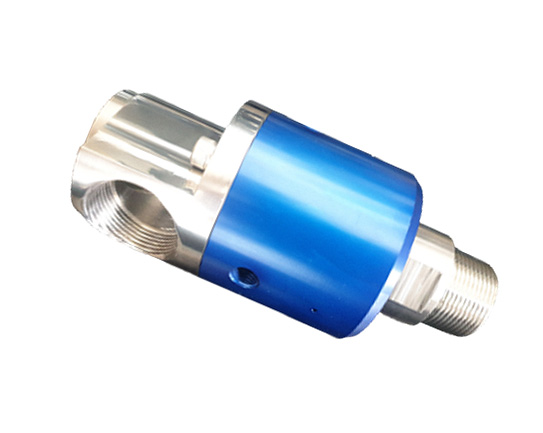

MK200 type

  • Water, Air, Gas, Steam등 사용.
  • Body : Stainless(BS) + Duralumin etc.
  • Bearing 이물질 유입 방지 설계.
  • Sealing :
    Carbon + Sic(Sylicon Carbide)
    Sic + Sic, Tc + Tc, PTFE + Sic
    유체에 따라 다양하게 적용.
  • 정밀 가공에 따른 Bearing 동심도 유지.
  • 고속 사용 시 성능 및 수명 향상.
  • Sealing 교체 용이 구조로 원가 절감.
  • Compact한 구조와 사용 범위 다양.
Media Air, Gas, Water etc.
Max. Pressure Air : 10 kgf/cm²
Water, Hydraulic oil :
20A~25A 23 kgf/cm²
32A~50A 18 kgf/cm²
65A~80A 13 kgf/cm²
Max. Temperature 120℃
Max. Rotation Speed 15A~25A 2,000rpm
32A~50A 1,000rpm
65A~80A 650rpm

사용유체, 온도, 압력, RPM에 따라 재질 변경됩니다.
문의를 바랍니다.

MODEL B A L L1 L2 L3 H D D1
MK201S-20A-AE1 PT 3/4" PT 3/4" (RH) 175 139 36 20 41 ø74 ø17
MK201S-20A-AE2 PT 3/4" (LH)
MK201S-20A-BE1 PF 3/4" PF 3/4" (RH)
MK201S-20A-BE2 PF 3/4" (LH)
MK201S-20A-CE1 NPT 3/4" NPT 3/4" (RH)
MK201S-20A-CE2 NPT 3/4" (LH)
MK201S-25A-AF1 PT 1" PT 1" (RH) 177 141 42 22 41 ø74 ø22
MK201S-25A-AF2 PT 1" (LH)
MK201S-25A-BF1 PF 1" PF 1" (RH)
MK201S-25A-BF2 PF 1" (LH)
MK201S-25A-CF1 NPT 1" NPT 1" (RH)
MK201S-25A-CF2 NPT 1" (LH)
MK201S-32A-AG1 PT 1 1/4" PT 1 1/4" (RH) 205 165 54 27 49 ø90 ø30
MK201S-32A-AG2 PT 1 1/4" (LH)
MK201S-32A-BG1 PF 1 1/4" PF 1 1/4" (RH)
MK201S-32A-BG2 PF 1 1/4" (LH)
MK201S-32A-CG1 NPT 1 1/4" NPT 1 1/4" (RH)
MK201S-32A-CG2 NPT 1 1/4" (LH)
MK201S-40A-AH1 PT 1 1/2" PT 1 1/2" (RH) 235 190 65 30 56 ø106 ø35
MK201S-40A-AH2 PT 1 1/2" (LH)
MK201S-40A-BH1 PF 1 1/2" PF 1 1/2" (RH)
MK201S-40A-BH2 PF 1 1/2" (LH)
MK201S-40A-CH1 NPT 1 1/2" NPT 1 1/2" (RH)
MK201S-40A-CH2 NPT 1 1/2" (LH)
MK201S-50A-AJ1 PT 2" PT 2 1/2" (RH) 242 191 64 30 61 ø117 ø47
MK201S-50A-AJ2 PT 2 1/2" (LH)
MK201S-50A-BJ1 PF 2" PF 2 1/2" (RH)
MK201S-50A-BJ2 PF 2 1/2" (LH)
MK201S-50A-CJ1 NPT 2" NPT 2 1/2" (RH)
MK201S-50A-CJ2 NPT 2 1/2" (LH)
MK201S-65A-AK1 PT 3" PT 3 1/2" (RH) 282.5 227 70 35 75 ø145 ø60
MK201S-65A-AK2 PT 3 1/2" (LH)
MK201S-65A-BK1 PF 3" PF 3 1/2" (RH)
MK201S-65A-BK2 PF 3 1/2" (LH)
MK201S-65A-CK1 NPT 3" NPT 3 1/2" (RH)
MK201S-65A-CK2 NPT 3 1/2" (LH)
