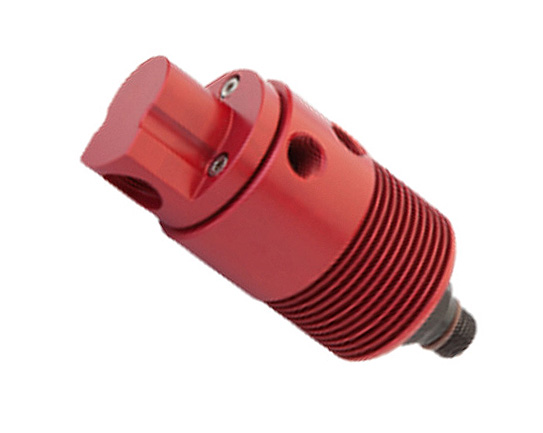

MK602 type

  • 고속, 고압의 장시간 사용 장비의 Spindle용 공작기계 사용.
  • 절삭,연삭, Gun Drill, 초고속 드릴 장비, Bowling 장비 효율적 성능.
  • 고압 Cooling Water의 Screw 현상에 의한 저항 Sealing 비접촉 구조.
  • Cooling Water의 Slurry에 영향 받지 않는 고강도 Sic(Sylicon Carbide) 사용.
  • 부품의 정밀 공차와 동심도 유지로 고속, 고압의 진동 최소화 수명 연장.
  • Bearing이물질 유입 방지 설계.
  • Straight (일자), 직관형 구조.
온라인 문의
Media Water, Collant, oil etc
Max. Pressure 70 kgf/cm²
Max. Temperature 120℃
Max. Rotation Speed 10,000 rpm

사용유체, 온도, 압력, RPM에 따라 재질 변경됩니다.
문의를 바랍니다.

MODEL B A L L1 L2 L3 L4 G G D V D1
MK622X-A8A-M1A1 PT 1/4" M16 x1.5 (RH) 136 89 29 5 11.5 ø8.5 24 ø54 2-PT 1/4" ø16.025
MK622X-A8A-M1A2 M16 x1.5 (LH) ø16.007
MK622X-A8A-M2A1 M16 x 1.5 (RH) 136 89 29 5 11.5 ø8.5 24 ø54 2-PT 1/4" ø17.993
MK622X-A8A-M2A2 M16 x 1.5 (LH) ø17.988
MK622X-B8A-M1A1 PF 1/4" M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.025
MK622X-B8A-M1A2 M16 x 1.5 (LH) ø16.007
MK622X-B8A-M2A1 M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø17.993
MK622X-B8A-M2A2 M16 x 1.5 (LH) ø17.988
MK622X-C8A-M1A1 NPT 1/4" M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.025
MK622X-C8A-M1A2 M16 x 1.5 (LH) ø16.007
MK622X-C8A-M2A1 M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø17.993
MK622X-C8A-M2A2 M16 x 1.5 (LH) ø17.988
MK622X-A10A-M1A1 PT 3/8" M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.025
MK622X-A10A-M1A2 M16 x 1.5 (LH) ø16.007
MK622X-A10A-M2A1 M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø17.993
MK622X-A10A-M2A2 M16 x 1.5 (LH) ø17.988
MK622X-B10A-M1A1 PF 3/8" M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.025
MK622X-B10A-M1A2 M16 x 1.5 (LH) ø16.007
MK622X-B10A-M2A1 M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø17.993
MK622X-B10A-M2A2 M16 x 1.5 (LH) ø17.988
MK622X-C10A-M1A1 NPT 3/8" M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.025
MK622X-C10A-M1A2 M16 x 1.5 (LH) ø16.007
MK622X-C10A-M2A1 M16 x 1.5 (RH) 136 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø17.993
MK622X-C10A-M2A2 M16 x 1.5 (LH) ø17.988
MK622X-A8A-U1A1 PT 1/4" 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø15.872
MK622X-A8A-U1A2 5/8-18 UNF(LH) ø15.860
MK622X-A8A-U2A1 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.65
MK622X-A8A-U2A2 5/8-18 UNF(LH) ø16.637
MK622X-B8A-U1A1 PF 1/4" 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø15.872
MK622X-B8A-U1A2 5/8-18 UNF(LH) ø15.860
MK622X-B8A-U2A1 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.65
MK622X-B8A-U2A2 5/8-18 UNF(LH) ø16.637
MK622X-C8A-U1A1 NPT 1/4" 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø15.872
MK622X-C8A-U1A2 5/8-18 UNF(LH) ø15.860
MK622X-C8A-U2A1 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.65
MK622X-C8A-U2A2 5/8-18 UNF(LH) ø16.637
MK622X-A10A-U1A1 PT 3/8" 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø15.872
MK622X-A10A-U1A2 5/8-18 UNF(LH) ø15.860
MK622X-A10A-U2A1 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.65
MK622X-A10A-U2A2 5/8-18 UNF(LH) ø16.637
MK622X-B10A-U1A1 PF 3/8" 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø15.872
MK622X-B10A-U1A2 5/8-18 UNF(LH) ø15.860
MK622X-B10A-U2A1 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.65
MK622X-B10A-U2A2 5/8-18 UNF(LH) ø16.637
MK622X-C10A-U1A1 NPT 3/8" 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø15.872
MK622X-C10A-U1A2 5/8-18 UNF(LH) ø15.860
MK622X-C10A-U2A1 5/8-18 UNF(RH) 139 29 5 11.5 24 ø8.5 24 ø54 2-PT 1/4" ø16.65
MK622X-C10A-U2A2 5/8-18 UNF(LH) ø16.637
