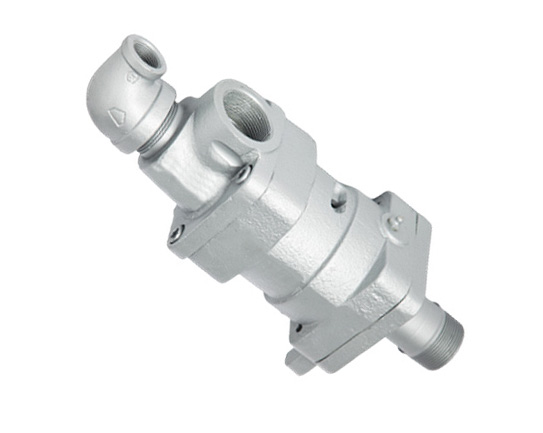

Steam & hot oil MK320 type

  • 고온 사용
  • Bellows Seal을 이용한 자기 중심.
  • 사용 환경 변화에 따른 Sealing 변화 전무.
  • Ball Bearing을 이용한 동심도 및 안정적 작동 유지.
  • Bellows Seal에 의한 사용 시 변화하는 면압을 일정하게 유지.
  • 수명 향상 및 분리형으로 유지 보수 용이.
  • Slurry 및 이물질 분리 구동.
Media Steam, Hot oil, Hot water etc.
Max. Pressure 20 kgf/cm²
Max. Temperature 230℃
Max. Rotation Speed 200 rpm

사용유체, 온도, 압력, RPM에 따라 재질 변경됩니다.
문의를 바랍니다.

SINGLE TYPE THREAD (R, L)
MODEL A (PT) B (PT) C (PT) D (PT) PF-E KC3-ø L1 L2 L3 L4 L5 L6 L7 F H N
20A MK320H-A20-AE1 3/4" (20A) 3/4" (20A) 3/4" (20A) 15A 8A ø13 254 209 61 25 20 42 40 50 60 ø18
25A MK320H-A25-AF1 1" (25A) 1" (25A) 1" (25A) 15A 10A ø16.5 277 56 222.5 56 20 20 46 68 71 ø22
32A MK320H-A25-AG1 1 1/4" (32A) 1" (25A) 1 1/4" (32A) 15A 15A ø19.5 320.5 261 72 21 20 51 65 86 92 ø30
40A MK320H-A32-AH1 1 1/2" (40A) 1 1/4" (32A) 1 1/2" (40A) 20A 20A ø26.5 320.5 261 72 21 20 51 65 90 97 ø35
50A MK320H-A40-AJ1 2" (50A) 1 1/2" (40A) 2" (50A) 25A 25A ø33.5 349 275 66.5 25 20 56 70 95 103 ø48
DOUBLE TYPE FLANGE
MODEL B (PT) C (PT) D (PT) PF-E KC3-ø L1 L2 L3 L4 N O P Q R S T U
20A MK320H-A20-5EC 3/4" (20A) 3/4" (20A) 1/2" (15A) 8A ø13 254 238 193 56 ø18 ø30 54 ø74 13 8 4 ø11
25A MK320H-A25-5FC 1" (25A) 1" (25A) 1/2" (15A) 10A ø16.5 305 278 224 57 ø22 ø35 60 ø80 14 9 4 ø11
32A MK320H-A25-5GC 1" (25A) 1 1/4" (32A) 1/2" (15A) 15A ø19.5 325 307 247 58 ø30 ø50 75 ø96 16 9 4 ø14
40A MK320H-A32-5HC 1 1/4" (32A) 1 1/2" (40A) 3/4" (20A) 20A ø26.5 327 300 241 52 ø35 ø50 75 ø96 16 9 4 ø14
50A MK320H-A40-5JC 1 1/2" (40A) 2" (50A) 1" (25A) 25A ø33.5 371 349 275 66.5 ø48 ø65 95 ø120 19 10 4 ø14
