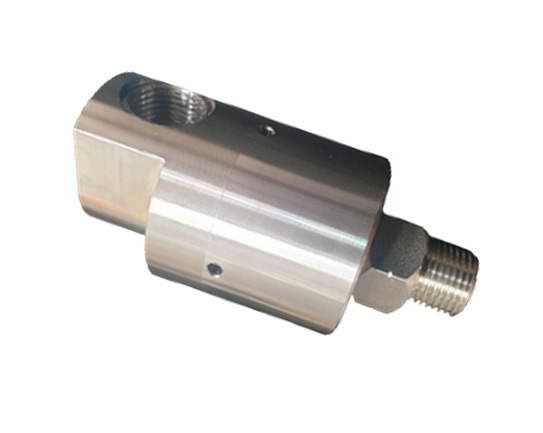

Water MK100 type

  • 고속 에어클러치, 유압, 공압등 사용.
  • Body : Stainless, Duralumin, Bs etc.
    (사용 유체에 따라 재질 적용.)
  • 부식 방지 및 내구성 극대화.
  • Sealing :
    Carbon + Sic(Sylicon Carbide)
    Sic + Sic, Tc + Tc, PTFE + Sic
    유체에 따라 다양하게 적용.
  • 정밀 가공에 따른 Bearing 동심도 유지.
  • 고속 사용 시 우수한 성능.
  • Compact한 구조와 사용 범위 다양.
Media Air, Gas, Water etc.
Max. Pressure 10 kgf/cm²
Max. Temperature 120℃
Max. Rotation Speed 8A~25A 1,500rpm
32A~50A 1,000rpm

사용유체, 온도, 압력, RPM에 따라 재질 변경됩니다.
문의를 바랍니다.

MODEL A B L L1 L2 L3 H D D1
MK101S-6A-AA1 PT 1/8" PT 1/8" (RH) 69 60 22 11 16 ø28.5 ø3
MK101S-6A-AA2 PT 1/8" (LH)
MK101S-6A-BA1 PF 1/8" PF 1/8" (RH)
MK101S-6A-BA2 PF 1/8" (LH)
MK101S-6A-CA1 NPT 1/8" NPT 1/8" (RH)
MK101S-6A-CA2 NPT 1/8" (LH)
MK101S-8A-AB1 PT 1/4" PT 1/4" (RH) 83 72.5 24 13 19 ø39 ø6
MK101S-8A-AB2 PT 1/4" (LH)
MK101S-8A-BB1 PF 1/4" PF 1/4" (RH)
MK101S-8A-BB2 PF 1/4" (LH)
MK101S-8A-CB1 NPT 1/4" NPT 1/4" (RH)
MK101S-8A-CB2 NPT 1/4" (LH)
MK101S-10A-AC1 PT 3/8" PT 3/8" (RH) 93.5 80.5 26 16 22 ø44 ø9
MK101S-10A-AC2 PT 3/8" (LH)
MK101S-10A-BC1 PF 3/8" PF 3/8" (RH)
MK101S-10A-BC2 PF 3/8" (LH)
MK101S-10A-CC1 NPT 3/8" NPT 3/8" (RH)
MK101S-10A-CC2 NPT 3/8" (LH)
MK101S-15A-AD1 PT 1/2" PT 1/2" (RH) 110 93 31 16 27 ø54 ø12.5
MK101S-15A-AD2 PT 1/2" (LH)
MK101S-15A-BD1 PF 1/2" PF 1/2" (RH)
MK101S-15A-BD2 PF 1/2" (LH)
MK101S-15A-CD1 NPT 1/2" NPT 1/2" (RH)
MK101S-15A-CD2 NPT 1/2" (LH)
MK101S-20A-AE1 PT 3/4" PT 3/4" (RH) 147 127 26 20 32 ø70 ø17
MK101S-20A-AE2 PT 3/4" (LH)
MK101S-20A-BE1 PF 3/4" PF 3/4" (RH)
MK101S-20A-BE2 PF 3/4" (LH)
MK101S-20A-CE1 NPT 3/4" NPT 3/4" (RH)
MK101S-20A-CE2 NPT 3/4" (LH)
MK101S-25A-AF1 PT 1" PT 1" (RH) 139 116 42 22 40 ø74 ø20
MK101S-25A-AF2 PT 1" (LH)
MK101S-25A-BF1 PF 1" PF 1" (RH)
MK101S-25A-BF2 PF 1" (LH)
MK101S-25A-CF1 NPT 1" NPT 1" (RH)
MK101S-25A-CF2 NPT 1" (LH)
MK101S-32A-AG1 PT 1 1/4" PT 1 1/4" (RH) 177 148 50 28 52 ø90 ø30
MK101S-32A-AG2 PT 1 1/4" (LH)
MK101S-32A-BG1 PF 1 1/4" PF 1 1/4" (RH)
MK101S-32A-BG2 PF 1 1/4" (LH)
MK101S-32A-CG1 NPT 1 1/4" NPT 1 1/4" (RH)
MK101S-32A-CG2 NPT 1 1/4" (LH)
MK101S-40A-AH1 PT 1 1/2" PT 1 1/2" (RH) 193 161 59 30 55 ø95 ø35
MK101S-40A-AH2 PT 1 1/2" (LH)
MK101S-40A-BH1 PF 1 1/2" PF 1 1/2" (RH)
MK101S-40A-BH2 PF 1 1/2" (LH)
MK101S-40A-CH1 NPT 1 1/2" NPT 1 1/2" (RH)
MK101S-40A-CH2 NPT 1 1/2" (LH)
